超薄型 多制式數字集群中繼臺
1U
1U中繼臺是一款集高性能、多制式、智能化于一體的專業通信設備，專為應對嚴苛環境下的無線通信需求而設計。憑借先進的射頻技術、模塊化架構和靈活的IP互聯，本系列可廣泛應用于公共安全、交通運輸、能源、工業等領域，為用戶提供穩定、清晰、全覆蓋的通信保障。
產品方位圖
產品功能特點
產品技術參數
產品配件
采用卓越的射頻發射單元和高效率的功放模塊，通過超大面 積鋁合金散熱的設計，能夠在50W 高功率下連續不間斷發射。同時，本系列產品通過加速壽命測試，以優異的質量提供全天候的可靠通訊。
支持數字和模擬通訊，實現了模擬到數字的輕松升級。 采用先進的信號處理技術，大幅提高頻譜利用率。
■模塊化設計:采用模塊化設計思路，大大提高了整機的可靠性，內置專業通信電源。
■內置集群控制器:該控制器采用了高可靠性的4核處理器，具有高效的運算效 率和更快的處理速度，使傳統的常規無線通訊系統到數字集群 無線通訊系統之間的升級實現完美的無縫銜接，擴展無線通訊 系統的通訊范圍和使用功能。
可組建常規IP 互聯系統和數字集群系統。除了實現無線通訊 功能以外，還可以實現定位、調度等功能。系統支持有線網絡， 無線網橋，4G/5G 無線和衛星等多種數據鏈路，降低設計和施 工難度，靈活地匹配專業用戶的實際條件。

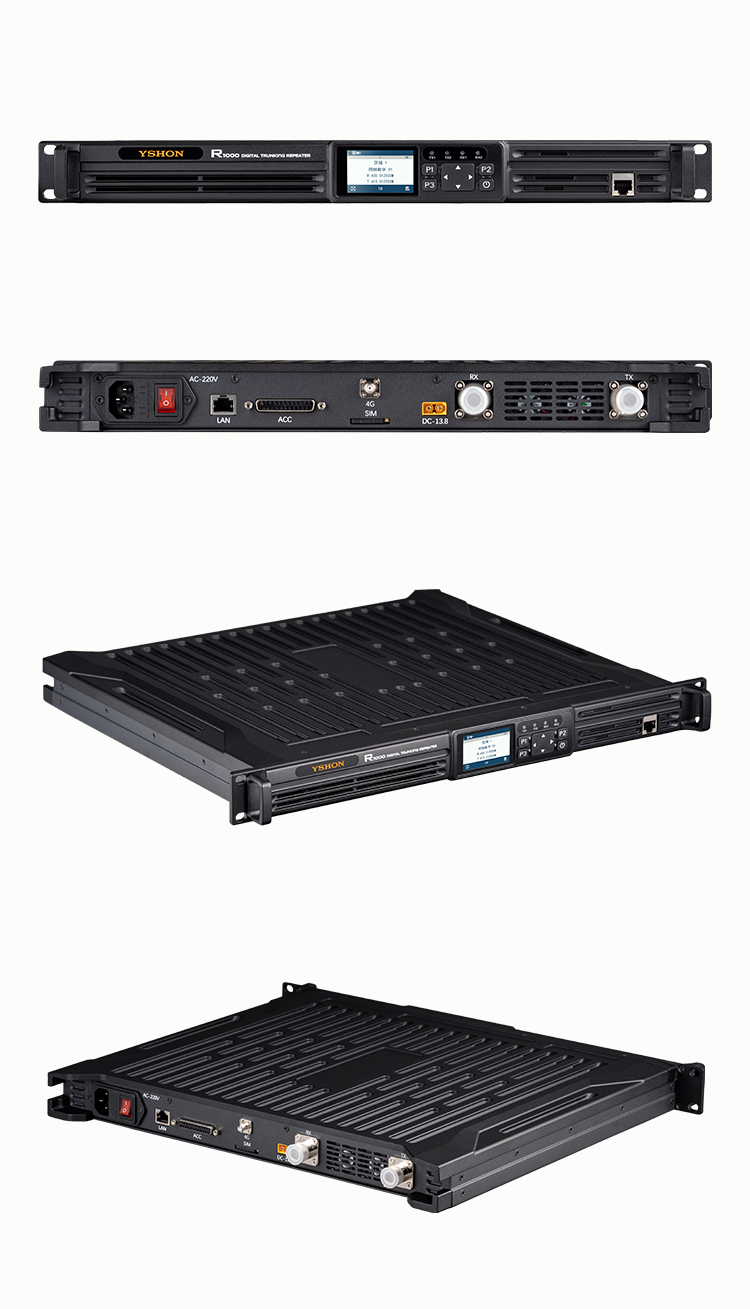

外觀介紹
產品配件
| 一般規格 | |
| 頻率范圍 |
136-174MHz, 350-400MHz, 400-470 MHz |
| 信道容量 | 500 |
| 區域容量 | 32 |
| 輸入電壓 (交流) | 220V/ 110V |
| 輸入電壓 (直流) | 13.6V土15% |
| 電流 (待機) | <800mA |
| 電流 (發射) | <11A |
| 電流 (接收) | <1900mA |
| 頻率穩定度 | ±0.5ppm |
| 天線阻抗 | 50Ω |
| RF連接 | Tx(N)、Rx(N) |
| 接收指標 | |
| 信道間隔 | 6.25KHz / 12.5KHz / 25KHz |
| 靈敏度 (模擬) | 0.22μV(typ.) (FM@l2dB SINAD) |
| 靈敏度 (數字) | 0.22uv@S%BER |
| 鄰道選擇性 | 70dB@12.5kHz；75dB@25kHz |
| 互調 | 70dB |
| 阻塞 | 95dB |
| 雜散響應抑制 | 90dB |
|
音頻輸出功率 (在5%失真下) |
2.0W / 8Ω |
| 傳導發射雜散 | <-57dBm |
| 發射指標 | |
| 輸出功率 | 5~50W |
| 信道間隔 | 12.5kHz / 25kHz |
| 發射雜散 | -36dBm(≤1 GHz) -30dBm(>1 GHz) |
| FM 調制 | 16K0F3E @25kHz；11K0F3E @12.5kHz |
| 4FSK數字調制方式 |
僅數據：7K60FXD@12.5kHz 語音與數據：7K60FXW@12.5kHz 僅數據：4K00F1D@6.25kHz 語音與數據：4K00F1W @6.25kHz |
| 音頻失真 | ≤3% |
| 音頻響應 | +1 ~ -3dB |
| FM交流聲與噪聲 | 40dB@12.5KHz；45dB@25KHz |
| 數字FSK Error | <1.5% |
| 鄰道功率 |
≤-60dB@12.5KHz ≤-70dB@25KHz |
