專業數字集群車載臺
AP3500
AP3500頻段可選136-174,350-390,400-470，支持多種通信模式：DMR/NXDN/PDT；提供DMR常規和DMR集群，數模兼容，平滑過渡；是一款靈活且擴展性強的專業數字車載終端。產品形態靈活，支持單體、分體和固定臺，可應用到各種環境中，包括車輛、摩托車、固定控制室，為同伴間提供高效的溝通。強大的數字功能、人性化的外觀設計、卓越的通信品質，可全面提升您的管理和工作效率，為應急通信提供堅實可靠的保障。適用于武警、應急、林業、消防、機場、港口、高速公路、城市綜合執法、運輸等需要遠距離通訊、高可靠性要求的領域。
產品方位圖
產品功能特點
產品技術參數
產品配件
支持多種工作模式：DMR/NXDN/PDT
AP3500支持 PDT/DMR/NXDN 數字集群通信系統業務，實現了語音單呼、組呼、廣播呼叫、緊急呼叫、優先呼叫等豐富的集群通訊功能。

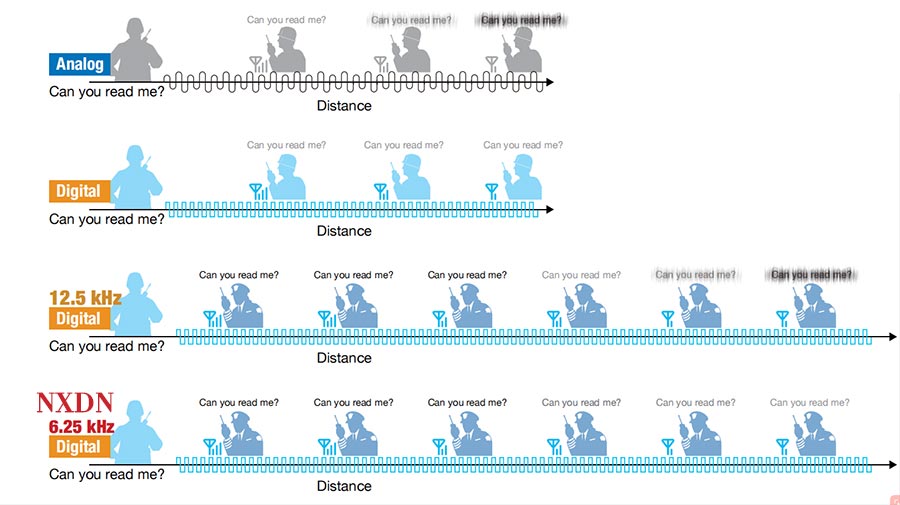

6.25kHz NXDN數字信道
NXDN數字空中接口協議，采用FMDA方式。能夠提供6.25KHz超窄帶物理信道。優異的濾波技術保證了在弱信號情況下依然具有低誤碼率，能夠提供相對遠距離的通信。
DMR常規/DMR集群
AP3500提供DMR常規和DMR集群，兩種數字使用模式。
DMR數字集群系統是一種能夠實大范圍覆蓋，多組用戶同時通訊的大型通訊系統，在集群模式下，AP3500通過單呼、組呼、群呼等呼叫功能，實現豐富的呼叫應用。
北斗/GPS定位（可選）
AP3500內置北斗/GPS定位模塊，常規和集群下都可以實現北斗/GPS定位數據的傳輸。在集群模式下，通過調度臺，可以直接通過在地圖上選擇目標通訊單位進行通訊。
可靠耐用
AP3500，滿足IP54標準，結構堅固耐用，在沖擊震動等嚴苛的使用環境下，均有出色表現。
應用領域
AP3500適用范圍廣泛，適用于武警、應急、林業、消防、機場、港口、高速公路、城市綜合執法、運輸等需要遠距離通訊、高可靠性要求的領域。

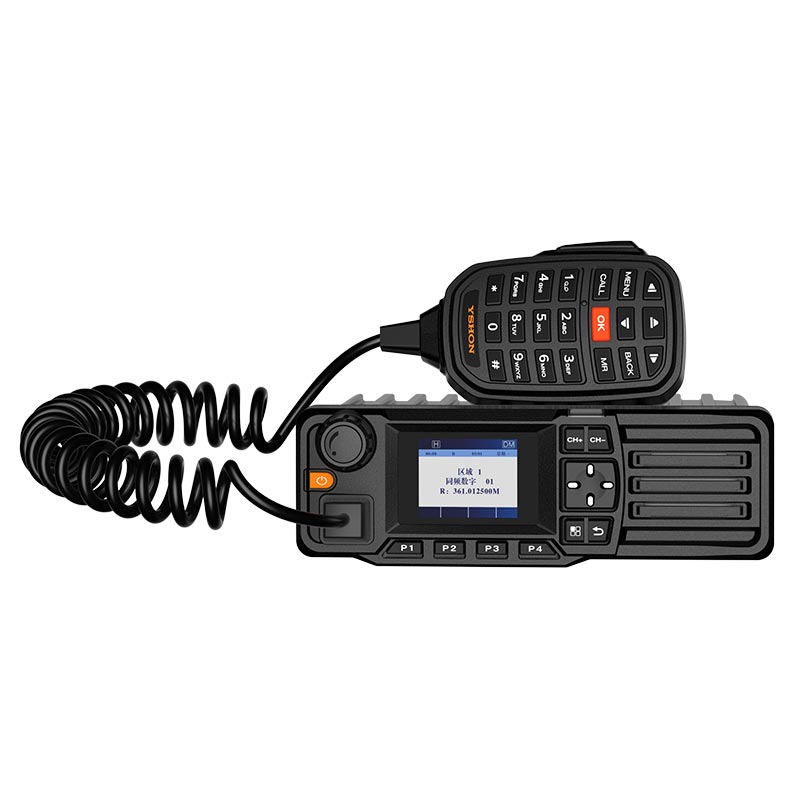

外觀介紹
產品配件
| 發射機 | |
| 輸出功率 |
高功率：25W 低功率：10W |
| 功率容限變化 | +2/-3dB (極限條件) |
| 發射頻率誤差 | ±1.0ppm |
| 發射雜散 |
≤-36dBm(9KHz～1GHz) ≤-30dBm(1GHz～12.75GHz) |
| FM 調制 |
16K0F3E @25KHz 8K0F3E @12.5KHz 4K00F1D @6.25KHz |
| FSK Error | <2% |
| 4FSK 發射誤碼率 | ≤1×10-4 |
| 4FSK 調制頻偏誤差 | ≤10.0% |
| 占用帶寬(PDT/DMR) | ≤8.5KHz |
| 功率上升/下降時間 | ≤1.5ms |
|
瞬態切換鄰道功率 (ACTR) |
≤-50dB @12.5KHz ≤-60dB @25KHz |
|
4FSK 數字調制方式 |
12.5KHz(data only):7K60FXD 12.5KHz(data＋voice):7K60FXE |
| 音頻失真 | ≤3% @ 40% deviation |
| 音頻響應 | +1 ~ -3dB |
| FM交流聲與噪聲 |
40dB @12.5KHz 45dB @25KHz |
| 鄰道功率 |
≤-60dB @12.5KHz ≤-70dB @25KHz |
| 接收機 | |
| 靈敏度(模擬) |
0.22μV(FM @ 12dB SINAD) 0.18μV(typ.) (FM @ 12dB SINAD) 0.3μV(FM 20dB SINAD) |
| 靈敏度(數字) | 0.20μV(typ.) (@ 5% BER) |
| 鄰道選擇性 |
60dB @ 12.5kHz 70dB @ 25kHz |
| 互調響應抗擾性 |
65dB @ 12.5KHz 65dB @ 25KHz |
| 阻塞 |
90dB @ 12.5KHz 90dB @ 25KHz |
|
共信道抑制 |
-12dB @ 12.5KHz -8dB @ 25KHz |
| 雜散響應抗擾性 |
70dB @ 12.5KHz / 70dB @ 25KHz |
|
音頻輸出功率， 在5%失真下 |
3W / 4Ω |
| 傳導發射雜散 |
<-57dBm(9KHz～1GHz) <-47dBm(1GHz～12.75GHz) |
| 一般規格 | |
| 頻率范圍 |
136~174MHz 350~400MHz 400~470MHz 450~520MHz |
| 信道間隔 |
6.25KHz(NXDN數字)/ 12.5KHz / 25KHz |
| 信道容量 | 2000 |
| 區域容量 | 64(每區域最多32個信道) |
| 供電要求 | 13.6V±15% |
| 聲碼器類型 | AAMBE+2 / NVOC |
| 頻率穩定度 | ±1.0ppm |
| 天線阻抗 | 50Ω |
| 尺寸 | 170×170×57mm |
| 重量 | 約1.65kg |
*以上規格均按適用標準進行測試，由于技術的不斷發展，以上指標數據如有更改，恕不另行通知。
